La Compagnie des transports strasbourgeois (CTS) a inauguré le 24 février sa ligne H exploitée en BHNS sur une flotte de 12 bus électriques Aptis (Alstom). La ligne H emprunte la ceinture des boulevards strasbourgeois sur trois kilomètres, soit 10 stations entre la gare Centrale et le Parlement européen, sans transiter par le centre-ville. Le parcours emprunte à contresens la place de Bordeaux, l’un des axes majeurs du trafic automobile entrant et sortant de Strasbourg, qui se voit amputé d’une voie de circulation.
Il bénéficie sur 30 % de son trajet d’un site propre ou de voies réservées partagées avec deux autres lignes de bus, et profite ainsi de la priorité aux intersections sur les 18 carrefours traversés. La CTS promet « un gain de temps d’au moins cinq minutes » par rapport à un parcours similaire effectué en tramway, pénalisé par une correspondance à la station République. « Cette ligne de BHNS est le premier élément de tentative de désaturation de notre réseau de tramway en centre-ville, et particulièrement du croisement de la station Homme-de-Fer où transitent la plupart des rames du tramway strasbourgeois », détaille Jean-Philippe Lally, directeur général de la CTS.
Un budget de 11 millions d’euros
L’offre commerciale prévoit une fréquence de 8 à 10 minutes et promet un temps de trajet théorique de 15 minutes. La réalisation de la ligne H a mobilisé un budget de 11 millions d’euros, « entièrement financés par l’augmentation des recettes du versement transport qui a résulté du dynamisme économique de Strasbourg », selon Robert Herrmann, président de l’Eurométropole, autorité organisatrice dans l’agglomération. L’investissement se répartit entre le matériel roulant (7,2 millions d’euros), les infrastructures de recharge (1,5 million d’euros), les équipements (1,7 million d’euros) et les travaux de voirie (1 million d’euros).
Aptis est fabriqué en série chez Alstom sur les sites alsaciens de Hangenbieten (ex-Lohr Industrie) et Reichshoffen, où une seconde ligne d’assemblage sera opérationnelle en mai 2020. Après les 12 véhicules strasbourgeois, 70 exemplaires doivent encore être livrés en 2020 à Grenoble, Toulon, La Rochelle et à la RATP. Alstom revendique déjà 200 options possibles liées à ces premiers contrats.
Paloma, acronyme de « Prototype for alternative operation of mobility assets ». Plus prosaïque que le prénom d’origine espagnole, ce projet pilote de recharge rapide de bus électriques en ligne et non plus forcément au dépôt, mis au point par Alstom, est testé à Málaga en première mondiale.
Objectif, recharger les bus en station ou aux terminus sans devoir transporter deux tonnes de batteries, ni devoir déployer un pantographe sur le toit pour le relier à un mât d’alimentation. Tout se passe discrètement sous l’autobus, pendant que les passagers descendent ou montent à bord, ou pendant le changement de conducteurs au terminus. Ou bien encore, au dépôt. Cela prend quatre à cinq minutes montre en main.
Recharge opportuniste
La capitale de l’Andalousie(1) a été choisie par Alstom, plus connu pour ses trains et ses tramways que pour ses bus électriques même s’il a déjà vendu une centaine d’Aptis, commande de la RATP comprise, pour expérimenter ce système de charge dite « opportuniste » par le sol. Opportuniste parce qu’il permet au conducteur de recharger les batteries pendant son service, grâce à un système d’alimentation par le sol (APS) éprouvé depuis 15 ans pour les tramways (celui de Bordeaux a essuyé les plâtres, les lignes 2 et 3 du tram de Nice en sont équipées). Sauf que pour les bus, la recharge des batteries ne se fait pas en continu mais par salves sur une plate-forme implantée en station, aux terminus et aussi dans les dépôts des bus.

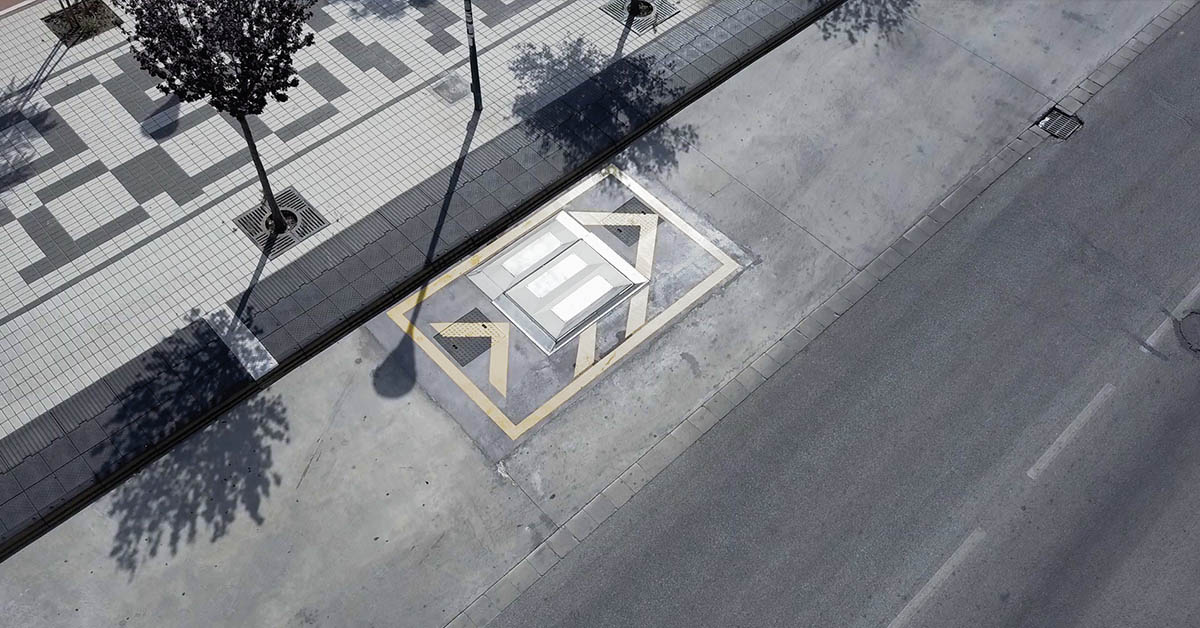

A Málaga, la plateforme (photo ci-dessous) qui ressemble un peu à un ralentisseur mesure environ deux mètres carrés, surélevée sur sept centimètres. Elle est en test jusqu’à fin novembre au terminus de la ligne L qui relie les différents pôles du campus universitaire, lui-même alimenté par énergie solaire. Deux bus électriques de marques différentes, l’Aptis d’Alstom et un Linkker finlandais, assurent le service sur les six kilomètres de ligne, de 6h45 à 21h45. Toutes les 30 minutes, le temps de faire l’aller-retour, ils viennent y recharger leurs batteries en se positionnant simplement au-dessus de la plate-forme d’alimentation électrique.
Comment ça marche ?
Plateforme de recharge par le sol : trois plaques d’alimentation électrique sont visibles, sur lesquelles viennent se connecter les minipantographes du bus (les « frotteurs »), situés sous son châssis.
Le conducteur fait une approche minutieuse pour positionner le châssis avant du bus sur la plate-forme, juste au-dessus de trois plaques d’alimentation. Trois frotteurs dissimulés sous le châssis, derrière les roues avant, se déploient alors pour entrer en contact avec les plaques.
Une fois les deux dispositifs connectés, des panneaux de sécurité encerclent la zone de transmission d’électricité et un signal de sécurité garantit la présence de courant électrique uniquement lorsque le bus est au-dessus des plaques d’alimentation. Le bus communique par Wi-Fi avec la borne de recharge 200 kW située sur la chaussée. « Si demain, nous avons besoin d’upgrader à 400 ou 500 kW, la technologie ne change pas; il faudra juste changer de chargeur », indique Philippe Bertrand, directeur Electrification, Systèmes et Infrastructures chez Alstom.
Cinq minutes plus tard, le bus a rechargé ses batteries, un moyen d’apporter un supplément d’énergie si nécessaire, et d’éviter un retour au dépôt pendant le service si les batteries sont presque à plat.
Un système interopérable
Objectif d’Alstom, vendre son SRS, nom de code pour « Static recharge system », à d’autres constructeurs, la technologie étant « compatible avec un large éventail de bus électriques, quel que soit le fabricant ou le modèle », assure Philippe Bertrand. Alstom est en discussion avec Safra, le constructeur de bus basé à Albi. Comme pour l’APS des tramways, le SRS des bus n’est pas une technologie propriétaire.
Coût du système et de l’infrastructure ? « Tout dépend de la puissance et du type de batteries. En dépôt, on a besoin de moins de puissance et on traite de gros volumes, le SRS est donc au prix du marché, voire moins cher », répond sans plus de détails Benjamin Bailly, directeur Produit bus électrique chez Alstom.
Si le constructeur français insiste beaucoup sur la réduction de l’impact visuel de sa nouvelle solution de recharge dans le paysage urbain (plus besoin d’un mât de six mètres auquel vient se coller le pantographe), en réalité, Alstom vise le marché des dépôts de bus électriques. Les plates-formes de recharge rapides par le sol nécessitent en effet moins d’emprises physiques que les mâts.
Equiper surtout les dépôts de bus
« Plus que les points de recharge en ligne, nous visons le marché des dépôts », confirme Céline Feugier, directrice du site de R&D d’Alstom à Vitrolles (Bouches-du-Rhône). Là où est née la deuxième génération d’alimentation par le sol des tramways, et le nouveau système SRS pour les bus. La RATP qui essaie de se placer sur le marché de la conversion des dépôts de bus électriques pourrait trouver un nouvel outil pour cette conquête.
Le démonstrateur d’Alstom est en place jusqu’à la fin de l’automne à Málaga, le temps de se frotter aux aléas climatiques (la pluie, les feuilles mortes) et à la capacité du réseau électrique pendant les pics de consommation, pour fournir un premier bilan. Après cela, il devrait partir faire ses preuves sous d’autres cieux en Europe, dans d’autres conditions d’exploitation. Alstom ne dévoile pas le nom des villes en question.
Nathalie Arensonas
(1) Le projet pilote Paloma est cofinancé par le Fonds européen de développement régional (Feder). Il est développé par un consortium formé d’Alstom, de l’énergéticien espagnol Endesa, et du prestataire de services d’électrification Mansel.
