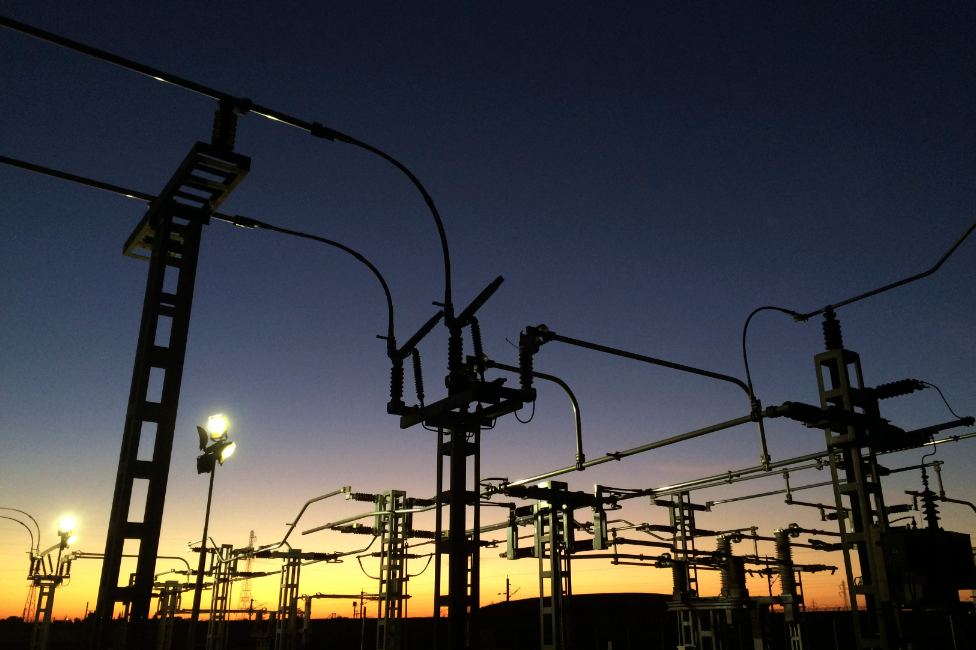

La sous-station de la Castelle est prête pour le contournement Nîmes – Montpellier

Mis à jour le 01 juin 2017

Le cœur énergétique du Contournement de Nîmes et Montpellier (CNM) va commencer à battre : la sous-station de la Castelle, à Lattes au sud de Montpellier, s’apprête à délivrer les 2×25 kV monophasés pour une mise sous tension fin mai 2017. La livraison à l’exploitation des 80 km de liaisons nouvelles mixtes est fixée au 5 octobre 2017. Tandis que sur le faisceau de la gare de Montpellier la Mogère s’achève le déroulement des dernières caténaires, Oc’Via, constructeur du CNM pour SNCF Réseau, a présenté la sous-station flambant neuve de la Castelle. Branchée sur la boucle sud de Montpellier en 225 kV triphasé du réseau RTE, elle est dotée de deux transformateurs de 116 tonnes chacun, dont 70 t de cuivre, circuits magnétiques et acier, et 50 t d’huile. D’une capacité de 60 MVA, ces géants ont été manufacturés à Malines en Belgique par CG Global et acheminés par route. Leur montage a nécessité deux semaines. L’un sera actif et l’autre en réserve. Capteurs et disjoncteurs amont et aval les protègent.
RTE a détourné sa ligne voisine de 225 kV pour la faire transiter par le site, partagé en deux espaces (RTE et Oc’Via) séparés par une clôture intérieure. RTE a achevé la construction de ses barres et disjoncteurs, essais compris, le 29 septembre dernier. Ses installations atteignent 16 m de haut. Oc’Via a pris le relais avec des essais en interne en novembre pour mise sous tension fin mars 2017. Le coût de l’ensemble avoisine dix millions d’euros.
La sous-station de la Castelle couvrira les besoins de la section courant de Vergèze (PK 51) à la jonction de Lattes. La partie est du CNM, de Manduel à Vergèze, ainsi que le lien Manduel – Saint-Gervazy (ligne de la rive droite du Rhône) et la jonction vers Tarascon, seront alimentés par la sous-station existante de Biscarrat sur la LGV Méditerranée. A Vergèze, un commutateur permettra d’assurer un secours par la sous-station restant en service en cas de défaillance de l’autre, moyennant une baisse de tension. Par ailleurs, la sous-station de la Castelle est dimensionnée pour alimenter la section est d’une future ligne nouvelle Montpellier – Perpignan.
Pour la partie RTE, le centre de contrôle de l’alimentation est situé à Toulouse, pour SNCF Réseau à Lyon. Quatre postes de mise en parallèle sont installés le long du CNM pour éviter les chutes de tension. La consommation ferroviaire est exigeante : deux rames TGV qui se croisent exigent sans délai 50 MW, « soit la consommation d’une ville comme Sète », note Jean-Philippe Bonnet, délégué Méditerranée de RTE. Le CNM ne comptera que deux sous-sectionnements : à Vergèze et au droit de la Castelle. La partie 25 kV de la Castelle est construite par Oc’Via mais, contrairement aux voies et signalisation qui seront entretenues par Oc’Via Maintenance, son entretien reviendra à SNCF Réseau.
Sur la ligne, la pose de voie du CNM a été achevée fin août. Les équipes signalisation achèvent l’installation des deux systèmes superposés BAL et ERTMS 1, ce dernier couvrant la ligne, ses antennes et toutes les voies de la gare de la Mogère. L’ERTMS 1 est adapté à la vitesse limite du CNM : 220 km/h dans un premier temps.
« Les essais en ligne, commencés en octobre, dureront six à huit mois, explique Thierry Parizot, directeur général d’Oc’Via. D’abord des essais statiques, puis sur les raccordements aux extrémités », soit cinq jonctions dont une à voie unique (la « virgulette » vers le sud de la rive droite du Rhône). « La montée en vitesse est prévue sur six semaines, en juillet et août 2017 », précise-t-il. La fin des essais est fixée au 5 septembre 2017, laissant place à la formation des conducteurs des divers opérateurs, le fret devant être archidominant en première phase. SNCF Réseau prévoit sur le CNM une tarification fret identique à celle de la ligne historique, permettant ainsi de libérer sur cette dernière une belle quantité de sillons, bienvenus tant pour les TER et Intercités que pour… les TGV.
Porter la vitesse de 220 à 320 km/h sur les 60 km Manduel – Lattes n’est pas prévu avant l’extension vers Perpignan. Sur le CNM, cela exigera la requalification informatique de l’ERTMS de 1 à 2, la reprise des dévers et la surtension de la caténaire. Quant à la gare de la Mogère, le passage de six à huit voies est ménagé mais hypothétique : les appareils de voies qu’il exigerait n’ont pas été posés par anticipation. Il faut dire que cette gare en compte déjà… 26 sur les 52 du CNM. A la mise en service, elle ne recevra que deux TGV par sens et par jour. Son faisceau permettra surtout la régulation du fret.

Michel Gabriel LEON
